PA5.8GHz-100W Усилитель высокой мощности для беспроводной связи и наблюдения

PA5.8GHz-100W Усилитель высокой мощности для беспроводной связи и наблюдения

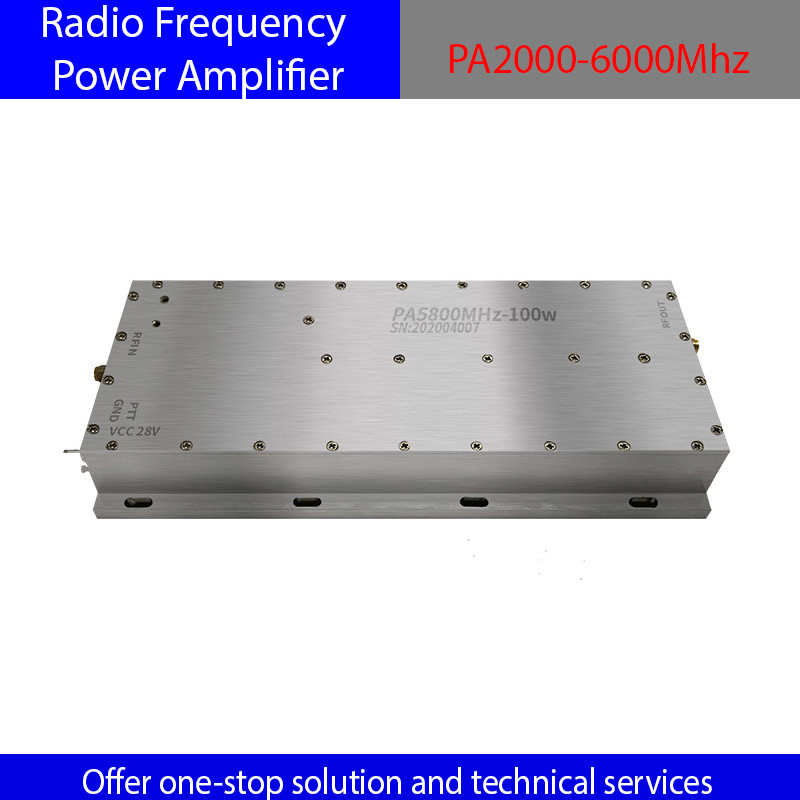

PA5.8G-100W - это высокомощный радиочастотный модуль, специально разработанный для высокочастотных приложений на частоте 5,8 ГГц.Он отвечает высоким требованиям промышленности., коммуникации и военной области.

Основные показатели
Точное покрытие частотной полосы: частота работы колеблется от 5700 до 5900 МГц (5,8 ГГц), подходящая для высокочастотных сценариев, таких как расширение Wi-Fi, передача видео беспилотниками и радиолокационные системы.

Сверхвысокая выходная мощность: мощность насыщения CW ≥ 100W (≥ 50dBm), обеспечивающая сильную способность передачи сигнала для обеспечения стабильности при передаче на большие расстояния.

Низкий уровень шума и высокая усиленность: небольшая усиленность сигнала ≥ 50 дБ, входная мощность 1 ± 1 дБм, поддерживает эффективное усиление слабых сигналов.

Высокая производительность против помех: подавление шума ≥ 65 дБс, гармоническая ≤ -40 дБс, значительно повышая чистоту сигнала и надежность системы.

Многочисленные защитные механизмы: встроенная защита от температуры 80°C и защита от открытого контура для предотвращения перегрузки или повреждения, вызванного высокой температурой.

Дизайн интерфейса и управления
RF-интерфейс: стандартный интерфейс типа SMA-F, высоко совместимый, обеспечивающий стабильную передачу сигнала.

Конфигурация источника питания: источник питания постоянного тока 28 В (максимальное выдерживаемое напряжение +31 В), использующий интерфейс конденсатора через ядро, оптимизирующий фильтрацию и стабильность источника питания.

Интеллектуальная система управления переключателем: Усилитель мощности настроен по умолчанию на состояние. Он поддерживает управление уровнем 3.3V/5V для отключения (порт PTT) и достаточно гибкий, чтобы адаптироваться к различным логикам системы.

Структура и установка
Компактный дизайн: общие размеры составляют всего 197×93,5×26,5 мм (без включения разъемов), что обеспечивает высокую мощность и эффективность использования пространства.

Требования к теплоотводу: для обеспечения стабильности при длительной работе с высокой нагрузкой необходимо установить специальный теплоотводник.

Широкая температурная адаптация: диапазон рабочей температуры от -25°C до +55°C, подходящий для использования в экстремальных условиях.

Типичные сценарии применения
Беспроводная связь: усиление сигнала Wi-Fi на частоте 5,8 ГГц, реле базовой станции, микроволновая связь.

Радар и мониторинг: видеопередача БПЛА, радиолокационный контроль, система управления воздушным движением.

Испытания и измерения: испытания радиочастотного оборудования, расширение мощности источника сигнала.

Военная электроника: электронные контрмеры, тактическое оборудование связи.
